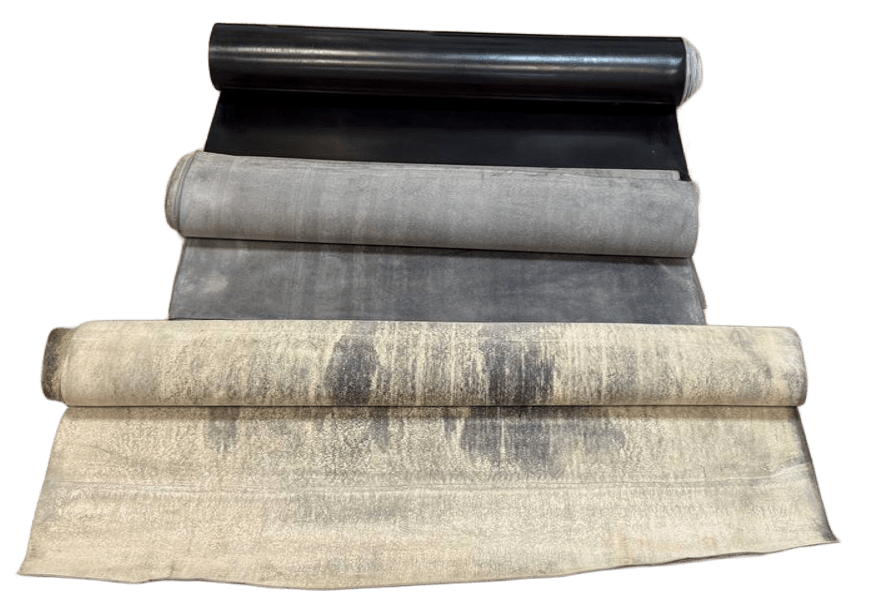

Техпластина - листовой резинотехнический материал, из которого изготавливают прокладки, уплотнители и защитные элементы для промышленного оборудования, трубопроводной арматуры и строительных конструкций. Благодаря высокой эластичности и устойчивости к деформациям пластина плотно прилегает к сопрягаемым поверхностям и удерживает герметичность соединения даже при перепадах давления и температуры.

Технические характеристики, размеры и правила маркировки резиновых пластин регламентирует ГОСТ 7338-90. В зависимости от условий эксплуатации выпускаются разные марки материала - рассмотрим две самые востребованные: ТМКЩ и МБС.

ТМКЩ — тепло-морозо-кислото-щёлочестойкая пластина

Пластина ТМКЩ изготавливается из резиновой смеси со специальными присадками, которые повышают стойкость материала к:

• высоким и низким температурам;
• воздействию кислот;
• воздействию щелочей.

За счёт этого ТМКЩ применяют для наружных элементов конструкций, которые напрямую контактируют с агрессивными средами - химическими реагентами, атмосферными осадками, перепадами температур. Материал универсален и не теряет эксплуатационных свойств даже при длительном контакте с раздражителями, что делает его выгодным решением для промышленных объектов, очистных сооружений и химических производств.

МБС — маслобензостойкая пластина

Пластина МБС создана для узлов, где возможен контакт с маслами, топливом и нефтепродуктами. При попадании агрессивных жидкостей материал:

• не разбухает;
• сохраняет гибкость и эластичность;
• не теряет герметизирующих свойств.

Благодаря этим качествам МБС широко применяется в машиностроении из неё изготавливают прокладки, уплотнители и изоляционные элементы для узлов двигателей, топливных систем и другого оборудования, работающего в контакте с ГСМ.

Классификация техпластин: типы, классы, виды

Пластины по ГОСТ 7338-90 различаются по трём признакам: назначению, конструкции и способу изготовления.

По типу:

Тип	Описание
Тип I	Резиновая пластина
Тип II	Резинотканевая с одним или несколькими тканевыми слоями (количество слоёв согласовывается между изготовителем и заказчиком)

По классу (толщина и рабочее давление):

Класс	Толщина	Назначение
Класс 1	от 1,0 до 20,0 мм	Уплотнение узлов, работающих под давлением свыше 0,1 МПа
Класс 2	от 1,0 до 60,0 мм	Уплотнение узлов под давлением до 0,1 МПа, защита от трения металлических поверхностей, восприятие ударных нагрузок, использование в качестве подкладок и настилов

По виду изготовления:

Вид	Технология
Ф - формовая	Вулканизация в пресс-формах на вулканизационных прессах
Н -неформовая	Вулканизация в котлах или на вулканизаторах непрерывного действия

Как расшифровать маркировку при заказе

Полное условное обозначение пластины содержит все ключевые параметры в одной строке. Например:

2 Н–1–МБС–С–5ГОСТ 7338-90

расшифровывается так:

• 2 — класс (толщина до 60 мм, давление до 0,1 МПа);
• Н — вид: неформовая;
• 1 — тип: резиновая;
• МБС — марка: маслобензостойкая;
• С — степень твёрдости: средняя;
• 5 — толщина, мм.

Такая маркировка позволяет однозначно указать нужные параметры при заказе и избежать ошибок при подборе материала.

Где применяются техпластины ТМКЩ и МБС

• уплотнение фланцевых и резьбовых соединений трубопроводов;
• прокладки в насосном и компрессорном оборудовании;
• защита металлических поверхностей от трения и ударных нагрузок;
• изоляция узлов, контактирующих с маслами, топливом, кислотами и щелочами;
• настилы и подкладки на промышленных и строительных объектах.

Как выбрать и купить техпластину в МТР Сервис

При подборе техпластины важно учитывать не только марку (ТМКЩ или МБС), но и класс, тип, толщину и степень твёрдости от этого зависит, насколько материал будет соответствовать условиям эксплуатации узла. Ошибка в выборе параметров приводит к преждевременному износу уплотнения и простоям оборудования.

Специалисты МТР Сервис помогут подобрать техпластину под конкретную задачу по чертежу, техническому заданию или образцу, и предложат оптимальное сочетание цены и характеристик. В наличии и под заказ пластины ТМКЩ и МБС по ГОСТ 7338-90, поставка оптом и в розницу.

Оставьте заявку на сайте или свяжитесь с нашими менеджерами для консультации.

Часто задаваемые вопросы (FAQ)

Чем отличается ТМКЩ от МБС? ТМКЩ устойчива к теплу, морозу, кислотам и щелочам и применяется на внешних элементах конструкций. МБС устойчива к маслам и нефтепродуктам и используется в узлах, контактирующих с ГСМ.

2. Какая техпластина подходит для воды и систем отопления?
Для холодной и горячей воды, пара, а также для систем отопления и водоснабжения (ЖКХ) оптимальным выбором является техпластина ТМКЩ. Она устойчива к воде и водяному пару в заявленном температурном диапазоне (до +80°C) и не разрушается от длительного контакта с этими средами.

3. Можно ли использовать МБС на морозе?
Да, можно. Согласно ГОСТ 7338-90, стандартная техпластина МБС сохраняет эластичность и рабочие свойства при температуре до -40°C. Однако для экстремально низких температур существуют специальные морозостойкие марки резины. Всегда уточняйте температурный диапазон конкретной марки у поставщика.

4. Какая толщина техпластины нужна для фланцевого соединения?
Толщина уплотнительной прокладки для фланцев подбирается исходя из:

• Давления в системе: Чем выше давление, тем обычно требуется более плотная и толстая прокладка.
• Ширины и рельефа уплотняемой поверхности: Для неровных поверхностей может потребоваться более толстый материал для компенсации перепадов.
• Типа соединения: Стандартные фланцевые соединения часто используют прокладки толщиной 3 мм, 5 мм или 10 мм. Наиболее универсальный и популярный вариант — техпластина МБС 5 мм для масляных систем или ТМКЩ 5 мм для водяных. Для высоконапорных систем рекомендуется инженерный расчет или консультация со специалистом.
